STRUCTURE 構造

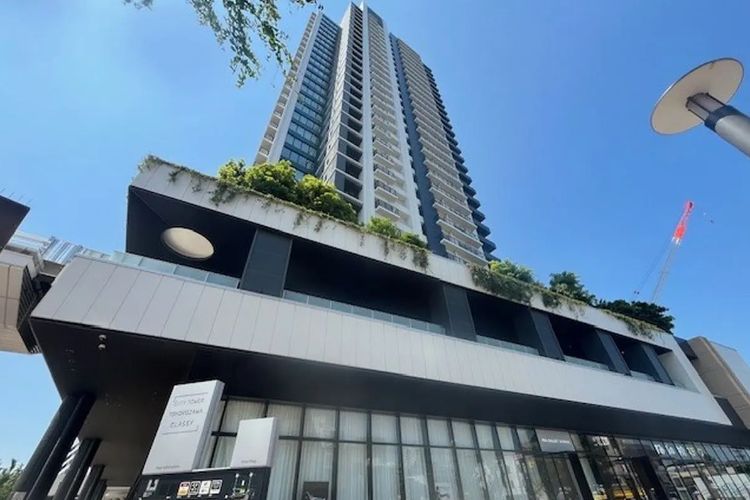

シティタワー所沢クラッシィの外観 image photo

―　基本構造　―

制震構造

制震構造の概念図 image photo
1階〜3階は粘性体制震壁、4階〜22階は間柱型摩擦ダンパー方式の制震装置を採用した制震構造が導入されています。建物への地震エネルギーを制震装置が吸収することにより、建物全体の変形を小さくし、構造体へのダメージが軽減されます。

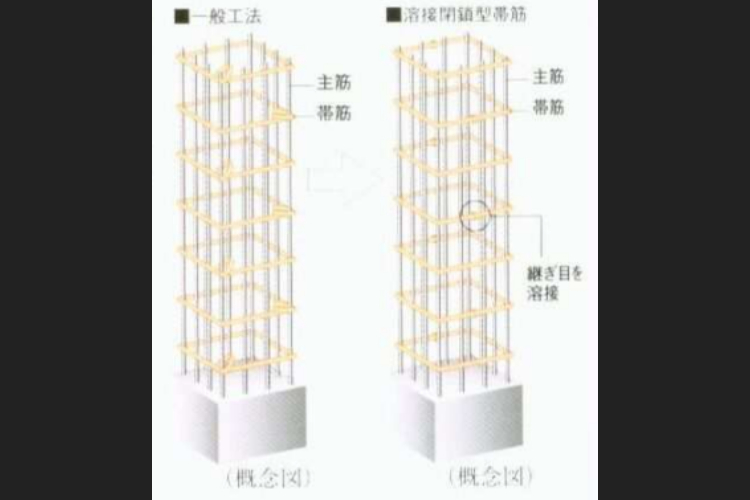

溶接閉鎖型帯筋

溶接閉鎖型帯筋の概念図 image photo
主要な柱部分には帯筋の接続部を溶接した、溶接閉鎖型帯筋が採用されています。工場溶接による安定した強度の確保によって、地震時の主筋のはらみ出しを抑制して、コンクリートの拘束力が高められています。
※柱と梁の接合部を除く。

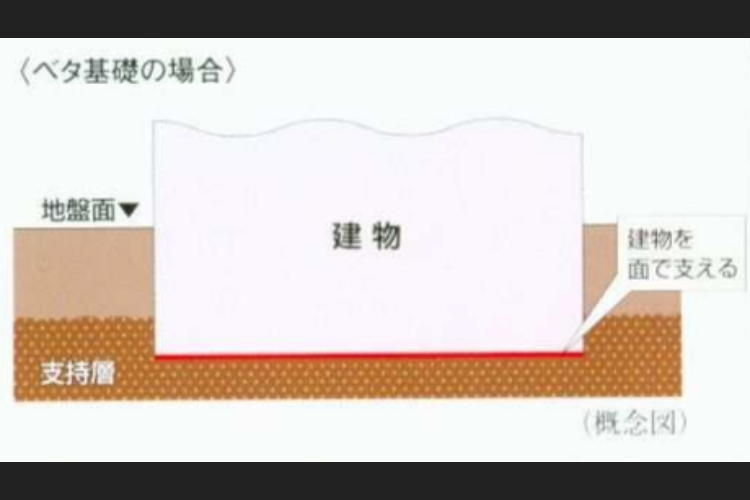

直接基礎

直接基礎の概念図 image photo
建物の床下を鉄筋コンクリートで固め、地表近くの地盤で建物を面で支える「直接基礎」が採用されています。地下深くに杭を打ち込み、建物を点で支える杭基礎とは異なり、建物直下で面的に建物を支える、安定した基礎構造となっています。
※南側屋外階段を除く。

住宅性能評価書

「住宅の品質確保の促進等に関する法律（住宅品質法）」に基づいた、「住宅性能表示制度」による性能評価を受けています。本制度は従来わかりづらかった住まいの性能について、国土交通大臣登録の住宅性能評価機関が同じ基準で、等級（数値）をつけるというものです。
※「音環境に関すること（選択項目）」、「空気環境に関すること」のなかの「室内空気中の化学物質の濃度等（選択項目）」および「温熱環境・エネルギー消費量に関すること」のなかの「一次エネルギー消費量等級（選択項目）」については、評価を取得しておりません。

構造躯体

当マンションは、住宅性能表示制度における劣化対策等級3〔最高ランク〕を取得しています。

水・セメント比

住戸のある建物はコンクリートの耐久性を高めるため、柱・梁・床などの主要な構造部について、セメントの重量に対する水の重量の割合が50%以下に設定されています。水セメント比が小さくなるほど、耐久性が大きくなる傾向があると言われています。

―　プライバシー　―

間仕切り壁

住戸内の間仕切り壁は厚さ約9.5mmのプラスターボード貼としていますが、居室（リビング・ダイニング・洋室）が直接貫通パイプスペースと接する場合は、プラスターボードを片側に1枚増し貼りし、二重貼りとし、直接バスルーム・パウダールーム・トイレ・キッチンと接する場合は、ボード下地材間にグラスウールを充填し、遮音性に配慮されています。
※一部除く。

サッシュ

住戸には、防音性に配慮し、遮音性能T-2相当のサッシュが採用されています。外部から侵入する音の低減に配慮されています。
※サッシュの遮音性能等級とは、T-4～T-1で表わされ、等級値（T-値）が大きいほど、遮音性に優れています。なお、サッシュ性能値はJISで定められた測定環境で測定した値であり、実際に取り付けられた住戸では、その性能値と異なる場合があります。

二重床

居室には、振動を吸収するクッションゴムを支持脚に装備し、⊿LL(Ⅱ)-3等級相当（メーカー表示）の遮音性能を備えた二重床構造が採用されています。
※遮音性能値（⊿L等級）は、JISで定められた測定方法で測定した値であり、実際の住戸内での遮音性を示すものではありません。

乾式耐火遮音壁

隣の住戸との間には、耐火性・遮音性に配慮した、厚さ約136mmの乾式耐火遮音壁が採用されています。

防音フード

住戸の一部の排気口に、外部からの騒音に対する防音性能を備えた、防音フードが採用されています。

※掲載している情報は、分譲当時のパンフレットを基に作成しております。また、当サイト制作時に作成、撮影（イメージ写真含む）したものも含まれており、現況と異なる場合があります。
※当ページはマンションの紹介を目的とするもので、販売・賃貸募集の物件広告とは異なります。販売中・賃貸募集中の物件詳細につきましては、各物件ページをご確認ください。
※コンクリートについての説明は、住棟（住宅を含む建物）の壁、床、柱、梁、基礎等に使用されているコンクリートについてのものであり、電気室やゴミ置場等の付属建物、機械式駐車場ピット等の工作物、外構の塀や擁壁、花壇の基礎等、その他エントランスアプローチや駐輪場等土間や杭に使用されるコンクリートは対象外となります。
